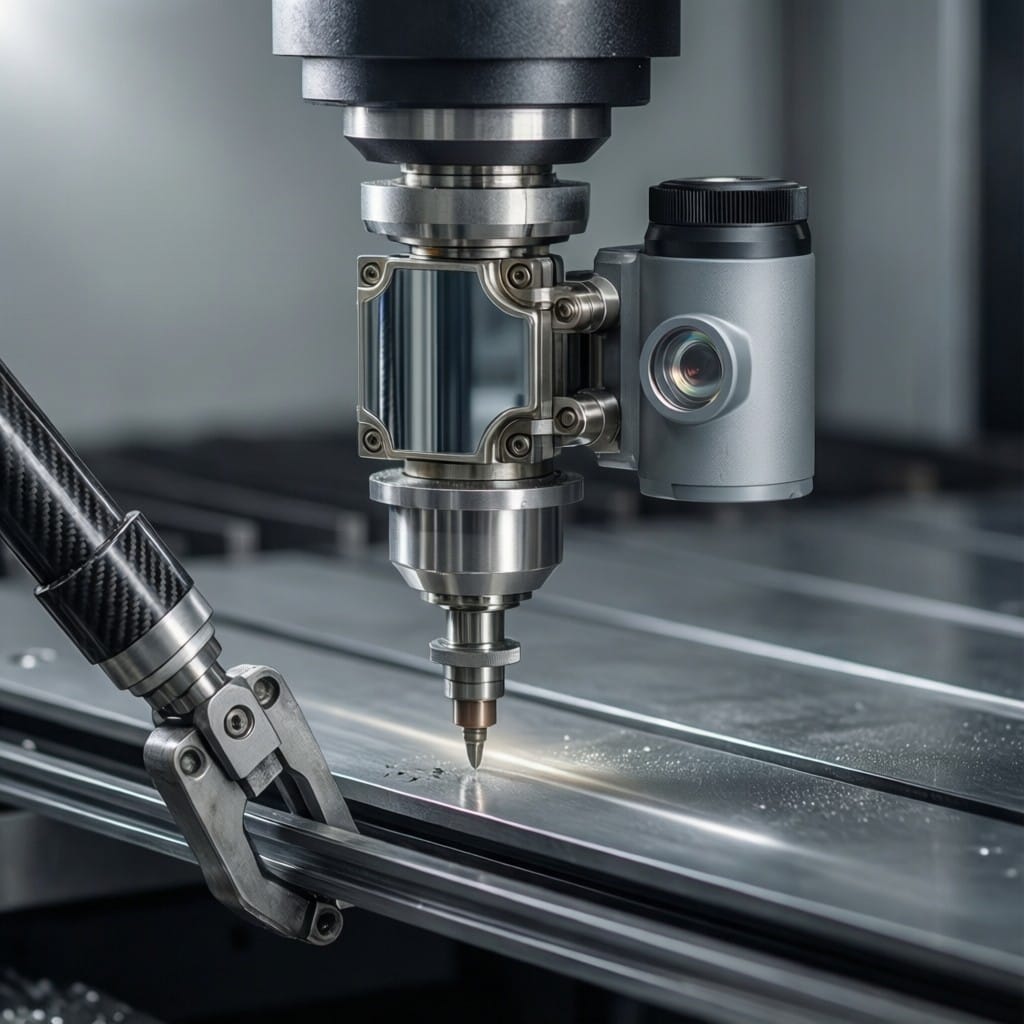

레이저 담금질 기계: 2026년 최종 구매 가이드
오늘날 경쟁이 치열한 제조 환경에서 첨단 레이저 담금질 기술을 도입하면 생산 효율과 부품 품질을 크게 향상시킬 수 있습니다. 기존의 화염 담금질이나 고주파 유도 담금질과 달리, 레이저 표면 담금질은 타의 추종을 불허하는 정밀도와 최소화된 열 변형을 제공하며 외부 담금질 매체가 필요 없습니다.
광둥 인터치 테크놀로지(Guangdong Intouch Technology)는 20년 이상의 파이버 레이저 장비 제조 경험을 바탕으로, 자동차, 금형, 중장비 분야의 60개 이상 산업 고객에게 레이저 담금질 시스템을 공급해 왔습니다. 많은 구매자가 출력 선택에 어려움을 겪어 비효율과 예산 낭비로 이어지는 경우가 많습니다. 본 가이드는 실제 설치 경험과 구매 시 주의할 함정들을 정리하여 올바른 레이저 담금질 솔루션을 선택하는 데 도움을 드리고자 합니다.
적합한 산업용 레이저 담금질 시스템을 선택하는 것은 복잡한 의사결정입니다. 레이저 소스 유형부터 모션 시스템, 소재 호환성까지, 잘못된 구성을 선택하면 얕은 경화 깊이, 과도한 열 응력 또는 불필요한 자본 투자로 이어질 수 있습니다.
본 가이드는 생산 요구 사항에 부합하는 레이저 담금질 기계를 선택할 때 반드시 고려해야 할 기술적 사항을 안내해 드립니다.
산업용 레이저 담금질 시스템의 예산 및 가격대 (2026)
레이저 담금질 시스템 도입을 계획할 때 최종 비용은 레이저 출력(kW), 모션 시스템 유형(CNC 간트리 또는 로봇 암), 실시간 온도 제어와 같은 선택적 자동화 기능 등 여러 핵심 요소에 따라 결정됩니다.
현재 글로벌 제조 기준과 인터치(Intouch) 자체 제품 라인을 기준으로 현실적인 예산 개요는 다음과 같습니다:
보급형 시스템 (2–3 kW CNC 간트리): 25,000 – 45,000
적합한 용도: 소규모 작업장, 공구·금형 제작소, 얕은 경화 깊이(0.3–0.8 mm)가 필요한 응용 분야.중급 생산 셀 (4–6 kW 로봇 시스템): 35,000 – 65,000
적합한 용도: 자동차 금형 제조업체, 유연한 3차원 표면 담금질이 필요한 중형 기어 및 축 가공 공장.선택 사항: 실시간 온도 제어 모듈: 15,000–30,000
초고속 적외선 방사온도계를 활용하는 이 모듈은 최적의 레이저 출력 조절을 통해 과열 및 미세 균열을 방지합니다. 일관된 로크웰 경도(HRC)를 구현하며, 자동차 금형이나 박벽 기어와 같은 고정밀 응용 분야에 필수적입니다.
1. 레이저 소스 및 출력: 성능의 핵심
레이저 소스는 담금질 기계의 심장입니다. 출력과 파장은 담금질 속도, 가공 폭, 그리고 달성 가능한 경화 깊이에 직접적인 영향을 미칩니다.
파이버 레이저 vs. 다이오드 레이저
다이오드 레이저: 강철과 주철에 높은 흡수율을 보이는 파장(일반적으로 900–1064 nm)을 방출합니다. 사각형 또는 직사각형의 “플랫톱(top-top)” 빔 프로파일을 생성하는 경우가 많아, 가장자리를 녹이지 않고 균일한 열 분포를 실현합니다.
파이버 레이저: 높은 빔 품질로 인해 전통적으로 절단 및 용접에 사용되어 왔지만, 스캐닝 미러나 통합 미러와 같은 빔 성형 광학 장치를 장착하면 담금질용으로도 활용할 수 있습니다.
적절한 출력 수준 선택
최적의 경화 깊이와 가공 효율을 달성하려면 적절한 레이저 출력 선택이 매우 중요합니다:
2–3 kW 시스템: 소형 부품, 박벽 부품, 얕은 경화 깊이(0.3–0.8 mm) 요건에 이상적입니다.
4–6 kW 시스템: 일반 산업 응용 분야에 가장 다재다능한 출력 범위입니다. 경화 깊이 1.0–1.5 mm가 필요한 자동차 금형, 중형 기어 및 축에 적합합니다.
8kW 이상: 대형 선박 크랭크샤프트나 극한의 경화 깊이와 넓은 처리 면적이 필요한 광산 장비 부품 등 헤비 듀티 응용 분야에 필요합니다.
흔히 저지르는 실수: 많은 바이어가 부품 두께를 고려하지 않고 고출력 시스템을 선택합니다. 박육 부품의 경우 8kW 이상 시스템은 표면 용융을 유발할 수 있습니다. 얕은 경화에는 2~3kW 시스템이 비용 효율성이 더 높은 경우가 많습니다.
2. 다이내믹 광학 시스템: 스팟 크기와 스캐닝
모재를 용융시키는 레이저 클래딩과 달리, 레이저 경화는 표면 용융을 방지하기 위해 열 입력을 정밀하게 제어해야 합니다. 따라서 고급 광학 시스템이 필수적입니다.
다음 기능을 제공하는 스캐닝 헤드 또는 가변 스팟 광학계를 갖춘 장비를 선택하십시오:
- 기어 톱니나 금형 코너 같은 복잡한 형상에서 과열을 방지하는 균일한 에너지 분배.
- 다양한 부품 치수에 맞출 수 있는 조절 가능한 빔 폭(예: 5mm~50mm).
3. 모션 시스템: CNC 갠트리 vs. 로봇 암
모션 시스템은 레이저 헤드가 공작물과 상호작용하는 방식을 결정합니다. 생산량과 부품 복잡도에 맞춰 선택해야 합니다.
CNC 레이저 경화기
CNC 갠트리 시스템은 높은 안정성과 반복 정밀도를 제공하므로 대형 롤러나 축류 같은 표준화된 부품의 연속 가공에 이상적입니다.
로봇 레이저 경화기
로봇 암은 복잡한 3D 곡면에 대해 뛰어난 유연성을 제공하며, 소량 생산 맞춤형 금형 경화에 적합합니다.
구매 팁: 다양한 맞춤형 금형을 다루는 작업장이라면 로봇 시스템이 최고의 투자 수익률을 제공합니다. 표준화된 부품이나 대량 생산의 경우, 다축 CNC 갠트리 시스템이 뛰어난 안정성과 처리량을 보장합니다.
4. 폐루프 온도 제어: 필수 기능
레이저 경화 성공의 핵심은 올바른 오스테나이트화 온도를 유지하는 것입니다. 온도가 너무 낮으면 재료가 충분히 경화되지 않고, 너무 높으면 표면 용융 위험이 있습니다.
폐루프 온도 제어 시스템은 초당 수천 번 표면 온도를 측정하는 초고속 적외선 방사온도계를 통합합니다. 이 시스템은 레이저 출력을 자동으로 조정하여 부품 전체에서—과열되기 쉬운 얇은 모서리에서도—균일한 경도를 유지합니다.
중요 사항: 이 기능은 선택 사양이 아닙니다. Intouchray는 실시간 온도 제어가 없는 시스템으로 인해 경도가 불균일해지고 부품이 폐기된 사례를 여러 차례 접했습니다.
5. 재료 호환성과 경도 기대치
장비 사양을 최종 확정하기 전에 대상 재료가 레이저 경화에 적합한지 확인하십시오. 자기 담금질 과정에서 마르텐사이트를 형성하려면 재료에 충분한 탄소 함량(일반적으로 최소 0.3%)이 포함되어야 합니다.
주요 호환 재료:
- 중탄소강: AISI 1045(C45), 4140(42CrMo), 4340.
- 공구강 및 금형강: H13, D2, O1.
- 주철: 구상흑연주철, 회주철(레이저 담금질 반응성이 매우 우수).
기술 인사이트: 레이저 경화는 자기 담금질(모재의 차가운 질량이 표면의 열을 빠르게 흡수하는 원리)에 의존하기 때문에 박육 부품은 자기 담금질이 효과적으로 이루어지지 않을 수 있습니다. 보조 냉각이 필요한지 여부는 해당 부품 치수를 기준으로 파이버 레이저 절단 공급업체와 상담하십시오.
실제 결과: Intouch 레이저 담금질 시스템으로 처리한 AISI 1045 강재는 경도 HRC 58–62에 도달할 수 있으며, 경화층 균일도 오차는 ±0.02 mm 미만입니다.
결론: 올바른 투자 결정
최적의 레이저 담금질 장비를 선택하려면 부품의 형상, 재료 사양, 요구 경화 깊이에 맞춰 적절한 출력 레벨과 모션 시스템을 조합하는 것이 중요합니다.
신뢰할 수 있는 레이저 소스, 유연한 모션 플랫폼, 실시간 온도 제어 기능을 갖춘 시스템에 투자하면 일관된 고품질 결과를 보장하여 생산 역량을 한 단계 끌어올릴 수 있습니다.
파이버 레이저 절단기, CNC 레이저 절단기, 또는 튜브 레이저 절단 시스템을 찾고 계시든, Intouch는 정밀성과 내구성을 위해 설계된 산업용 파이버 레이저 장비 전 라인업을 제공합니다.
지금 바로 문의하시어 귀사의 적용 분야에 맞는 최적의 솔루션을 찾아보세요.
